阿里巴巴二期行政楼屋面排油烟风机系统振动改造工程

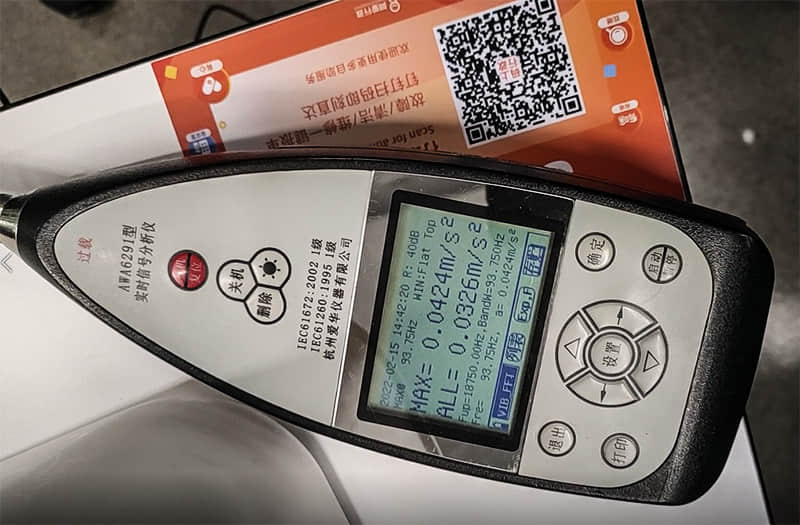

阿里巴巴西溪园区二期行政楼7楼屋面安装有5台排烟风机、净化器及配套风管，设备运行时产生的噪声类型分为管道脉动噪声与振动传声，影响5层办公区域环境，设备驱动频率为100HZ以下低频谱，经检测5楼办公区域FFT振动频谱分析，振动加速度的峰值频率为93.75HZ，振动加速度值为0.0424m/s2(正常值为0.0196~0.0261 m/s2区间)，双脚站立在受影响区域有明显振感，现场办公人员反应有明显不适，长期振动会对建筑结构安全有损伤。

振动源分析

屋面油烟风机及管道振动对5楼办公区域影响，主要是屋面结构的刚度较低(跨度大、刚性连接声桥较多、支撑梁没有专门加强)，易被激励起振动并导致二次结构共振噪声。

油烟风管内高气流冲刷使风管整体脉动，通过支撑钢框架连接的墙面、地面、支撑柱子形成“声桥”，由结构向下层建筑传播低频微振动，使楼板共振产生二次空气声影响。

油烟风机及风管安装在楼层屋面未采取较妥善的隔振措施或隔振效率不够，振动源与结构不能彻底断开或软连接处理，造成振动通过声桥向楼下的办公区域传播。

隔振改造工艺

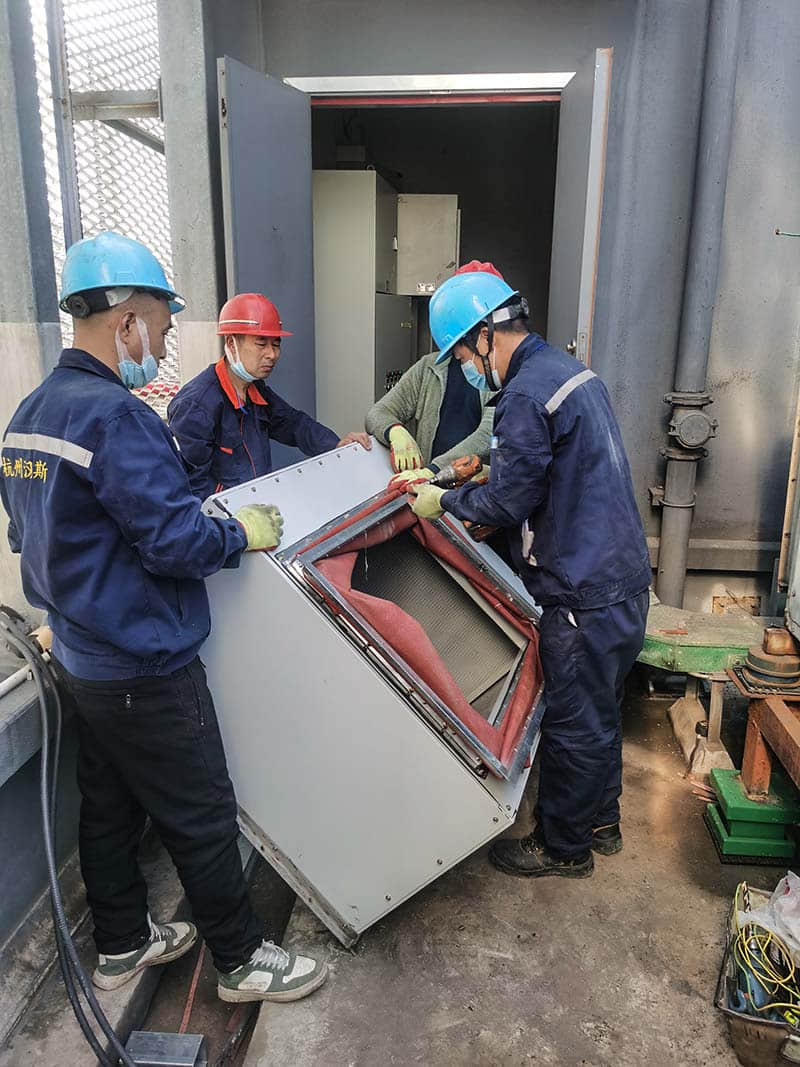

通过实地查勘，发现现场油烟风机隔振装置存在隔振效率不足，仍会向建筑内传播振动，故对油烟机、净化器进行减振器更换，整体放置在大的钢框架减振平台上，减低由设备基础连接传递的振动，做法有：

(1)对缺少减振器的设备刚性连接部位，增加减振支架及减振器，阻断刚性传播振动途径；

(2)对失效的减振器和支撑支架进行更换，并使之达到最佳减振状态，确保油烟机、净化器设备和支架振动不向下层建筑内传播，产生二次结构振动；

(3)设备之间的过道增加承台惰性块，避免整体框架共振，使减振系统处在最佳状态。

风管支撑钢结构切割点，现已经与钢结构平台连接，切割后，原钢结构与后期施工的钢结构连接，并安装好减振器。

现场配好防火器，带上防火毯，先将油盒盖上防火防火毯，并将盒了取下远离动火作业区，再安排人员安排施工等工作，直到当天任务完成。

改造成效

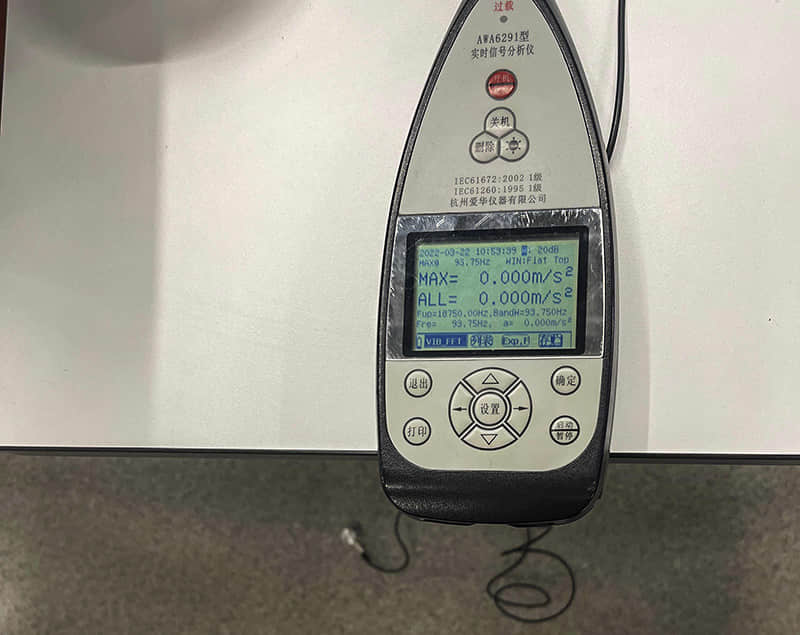

受影响区域为开放式大办公室采用振动加速度值的降幅为治理依据，通过对屋面油烟机、净化器，以及排油烟管道采取惰性块、减振、消声和软连接措施，治理目标值降至：≤0.0261 m/s2，受影响区域振动低频声压明显降低。

通过多方实际验收，振动影响彻底消除。
